By การระบุสีของสายวิทยุรถยนต์ที่ถูกต้องเป็นสิ่งสำคัญสำหรับประสบการณ์การฟังเพลงในรถยนต์ของคุณอย่างราบรื่น ด้วยการเข้าใจว่าสายไหนมีจุดประสงค์อะไร คุณสามารถติดตั้งระบบเสียงรถยนต์ได้อย่างไร้ปัญหา คู่มือนี้มุ่งหวังที่จะอธิบายสีของสายวิทยุรถยนต์ รหัสมาตรฐาน และคำแนะนำทีละขั้นตอนสำหรับการติดตั้งที่ประสบความสำเร็จ
บทนำ
การทำความเข้าใจสีของสายวิทยุรถยนต์เป็นสิ่งสำคัญสำหรับทุกคนที่ต้องการติดตั้งหรืออัปเกรดระบบเสียงในรถยนต์ของตน การเข้าใจรหัสเหล่านี้อย่างชัดเจนสามารถป้องกันข้อผิดพลาดที่เสียค่าใช้จ่ายและปกป้องระบบไฟฟ้าของรถยนต์ได้ โชคดีที่ผู้ผลิตส่วนใหญ่ทำตามระบบรหัสสีมาตรฐานซึ่งทำให้กระบวนการนี้ง่ายขึ้นสำหรับคนรักการ DIY คู่นี้จะสำรวจรหัสสีเหล่านี้ ระบุเครื่องมือที่จำเป็น และให้ขั้นตอนสำหรับการแก้ไขปัญหาที่พบได้บ่อยระหว่างการติดตั้ง
การทำความเข้าใจสีของสายวิทยุรถยนต์
สายวิทยุรถยนต์มักจะมีการทำสีเพื่อระบุการใช้งาน ทำให้ง่ายต่อการเชื่อมต่อสายไฟ, กรุ่นด์, ลำโพง และฟังก์ชั่นเสริมอย่างถูกต้อง การเข้าใจมาตรฐานเหล่านี้สามารถประหยัดเวลาและลดความสับสนได้
การทำสีทั่วไปของสายไฟรวมถึง:
- เหลือง: 12V คงที่/แบตเตอรี่
- แดง: 12V สวิตช์/จุดระเบิด
- ดำ: กรุ่นด์
- น้ำเงิน: เสาอากาศไฟฟ้า
- น้ำเงิน/ขาว: เปิดแอมพลิฟายเออร์
- ส้ม/ขาว: สว่าง/หรี่
- เทา/เทาดำ: ลำโพงหน้าขวา
- ขาว/ขาวดำ: ลำโพงหน้าซ้าย
- ม่วง/ม่วงดำ: ลำโพงหลังขวา
- เขียว/เขียวดำ: ลำโพงหลังซ้าย
ด้วยรหัสสีเหล่านี้ คุณพร้อมที่จะแก้ปัญหาการติดตั้งระบบเสียงรถยนต์ของคุณแล้ว
รหัสสีทั่วไปและการใช้งานของพวกเขา
สีของสายเหล่านี้ระบุถึงการใช้งานที่เฉพาะเจาะจงซึ่งเป็นสิ่งสำคัญสำหรับประสิทธิภาพและความปลอดภัยของระบบเสียงของคุณ
สายไฟและกราวด์
สายไฟ ชื่อคือสายแบตเตอรี่เหลืองคงที่และสายไฟแดงจุดระเบิด ให้กระแสไฟฟ้าที่จำเป็นแก่วิทยุ การเชื่อมต่อที่ถูกต้องเป็นสิ่งสำคัญสำหรับการทำงานที่ดี กรุ่นด์สายสีดำจะทำให้วงจรสมบูรณ์และรักษาความปลอดภัยทางไฟฟ้า
สายลำโพง
สายลำโพงจะมีการทำสีเป็นคู่ โดยมีแบบทึบและแบบลายตัวอย่างเช่น สีเทาทึบจะคู่กับเทา/ดำเพื่อเชื่อต่อกับลำโพง การรักษาขั้วที่ถูกต้อง (บวกและลบ) เป็นสิ่งจำเป็นเพื่อหลีกเลี่ยงปัญหาเสียงหรือความเสียหาย
สายฟังก์ชันเพิ่มเติม
สายเช่นสายเสาอากาศสีน้ำเงินและสายส้มสำหรับการให้แสง ควบคุมฟังก์ชันเสริมเช่นการใช้งานเสาอากาศอัตโนมัติและการปรับแสงในแดชบอร์ด การเข้าใจสิ่งเหล่านี้จะเสริมสร้างการบูรณาการกับรถยนต์ของคุณ
ขั้นตอนการติดตั้งสายวิทยุรถยนต์ทีละขั้นตอน
นอกจากการรับรู้สีแล้ว การติดตั้งระบบเสียงได้อย่างมีประสิทธิภาพต้องการการปฏิบัติตามขั้นตอนที่เป็นระเบียบระบบ
การเตรียมเครื่องมือและพื้นที่ทำงานของคุณ
- จัดเตรียมเครื่องมือที่จำเป็น: ที่ปอกสายไฟ, มัลติมิเตอร์, และเครื่องมือย้ำสายไฟ
- ตรวจสอบให้แน่ใจว่าคุณมีชุดสายไฟต่อพ่วงที่ถูกต้องสำหรับยี่ห้อและรุ่นของรถยนต์ของคุณ
- ตัดการเชื่อมต่อแบตเตอรี่รถยนต์เพื่อป้องกันการลัดวงจรไฟฟ้าระหว่างการติดตั้ง
การถอดหน่วยวิทยุเก่าออก
- ถอดแผงจำกัดรอบสเตอริโอออกอย่างระมัดระวัง
- ไขสกรูที่ยึดหน่วยวิทยุเข้าที่
- ดึงสเตอริโอออกอย่างเบามือและถอดสายเชื่อมแต่ละสาย

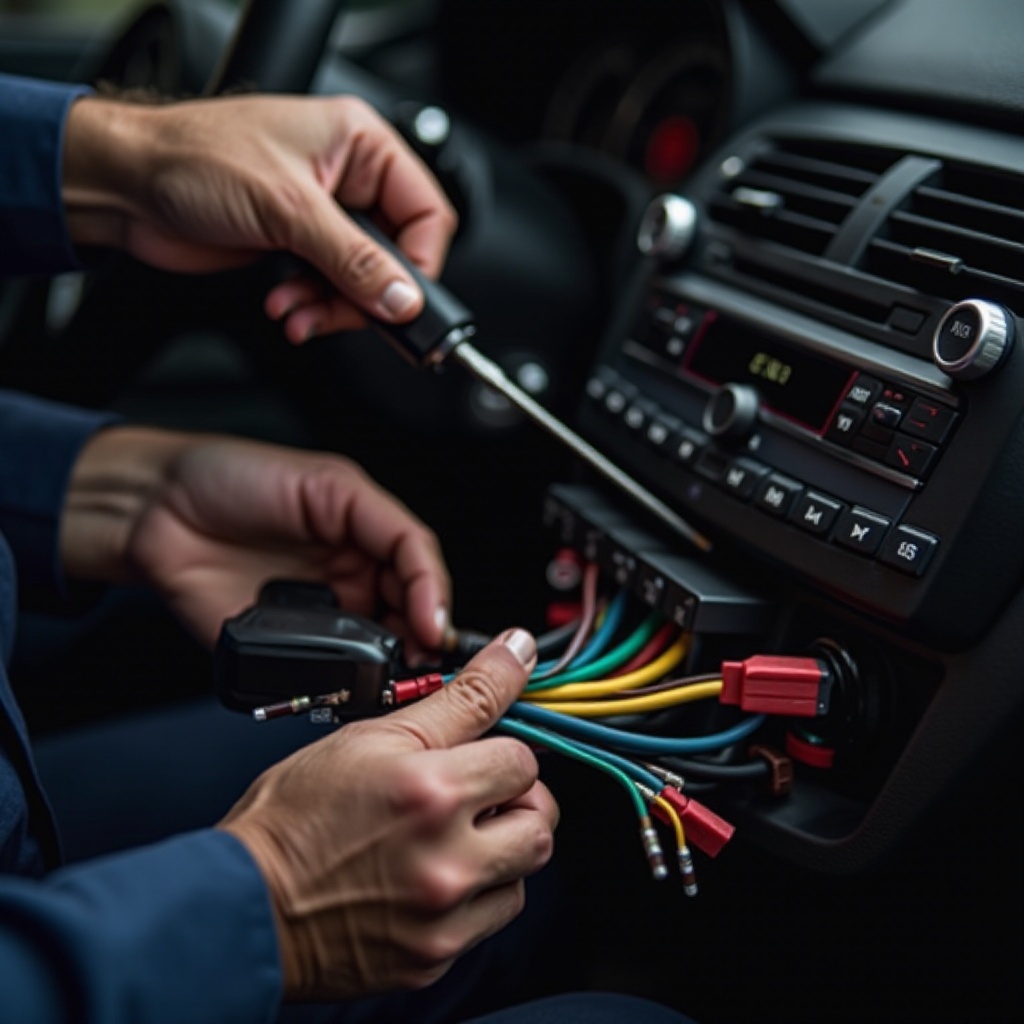

การเชื่อมต่อสายวิทยุใหม่ตามรหัสสี
- จับคู่สายแต่ละสายจากชุดสายใหม่กับชุดสายรถยนต์โดยใช้รหัสสี
- ยึดการเชื่อมต่อด้วยตัวเชื่อมย้ำหรือเชื่อมหากต้องการความแข็งแรงในการเชื่อมต่อ
- ทดสอบการเชื่อมต่อแต่ละครั้งด้วยมัลติมิเตอร์เพื่อให้แน่ใจว่าวอลเทจและการลงกราวด์ถูกต้อง
การแก้ปัญหารหัสสีสายไฟที่พบ
เมื่อสีสายที่คาดหวังไม่ได้ตรงกัน, ให้จัดการกับปัญหานี้โดยวิธีเหล่านี้:
การจัดการสีสายที่ไม่มาตรฐาน
หากพบข้อแตกต่าง ให้ปรึกษาคู่มือผู้ใช้รถยนต์หรือขอความช่วยเหลือจากผู้ผลิตเพื่อแผนผังสายไฟและคำแนะนำเพิ่มเติม
การใช้มัลติมิเตอร์ในการตรวจสอบ
การใช้มัลติมิเตอร์สามารถยืนยันกระแสไฟและตรวจสอบฟังก์ชันของสายไฟ การทดสอบสายที่ไม่รู้จักก่อนที่จะเชื่อมต่อสามารถป้องกันอุบัติเหตุหรือความเสียหายต่ออุปกรณ์ได้
เคล็ดลับเพื่อการติดตั้งที่ปลอดภัยและมีประสิทธิภาพจากผู้เชี่ยวชาญ
การปฏิบัติตามมาตรการความปลอดภัยจะช่วยยืดอายุการใช้งานของระบบเสียงของคุณและปกป้องระบบไฟฟ้าของรถยนต์ของคุณ การตรวจสอบการเชื่อมต่อให้ถูกต้อง หลีกเลี่ยงการบิดสายเมื่อทำการเปลี่ยนทั้งแผงหรือพาแนล และยึดสายเคเบิลทั้งหมดให้แน่นเพื่อป้องกันการรบกวนในการใช้งานของรถยนต์
สรุป
การเข้าใจและแก้รหัสสีของสายวิทยุรถยนต์เป็นสิ่งสำคัญสำหรับการติดตั้งสเตอริโอที่ประสบความสำเร็จ โดยการจัดชิดกับรหัสสีมาตรฐาน ใช้เครื่องมือที่เหมาะสม และปฏิบัติตามคำแนะนำอย่างละเอียด คุณสามารถสร้างระบบเสียงรถยนต์ได้อย่างราบรื่น อย่างไรก็ตาม หากยังมีข้อสงสัย การปรึกษาผู้เชี่ยวชาญอาจเป็นทางเลือกที่ชาญฉลาด
คำถามที่พบบ่อย
ฉันควรทำอย่างไรหากสีสายไฟของรถยนต์ไม่ตรงกับรหัสมาตรฐาน?
โปรดอ้างอิงคู่มือรถยนต์ของคุณเพื่อดูไดอะแกรมการเดินสายไฟหรือสอบถามฝ่ายบริการลูกค้าเพื่อขอคำแนะนำ
ฉันจะมั่นใจได้อย่างไรว่าการเชื่อมต่อสายวิทยุรถยนต์ของฉันมั่นคงปลอดภัย?
ใช้ขั้วต่อบีบหรือการบัดกรีเพื่อการเชื่อมต่อที่แข็งแรงและตรวจสอบด้วยมัลติมิเตอร์
จำเป็นต้องติดตั้งระบบวิทยุหลังการขายด้วยมืออาชีพหรือไม่?
ถึงแม้ว่าคุณสามารถติดตั้งได้ด้วยตัวเองหากมีอุปกรณ์ที่ถูกต้อง แต่ขอแนะนำให้ใช้มืออาชีพสำหรับการติดตั้งที่ซับซ้อนหรือหากมีความไม่แน่ใจ
